Ton convertisseur numérique-analogique transforme des zéros et des uns en signal électrique continu. Ce processus, on l'a vu dans l'article sur la fréquence d'échantillonnage, repose sur un principe simple : découper le temps en tranches régulières et assigner une valeur à chacune. Ce que personne ne précise, c'est que cette régularité dépend entièrement d'un composant dont on parle peu : l'horloge interne du convertisseur.
Et si cette horloge vacille — même imperceptiblement — la régularité s'effondre. Pas brutalement. Subtilement. Sample par sample, à l'échelle de la microseconde ou de la nanoseconde. C'est ce phénomène — le jitter — qui distingue un convertisseur ordinaire d'un convertisseur précis. Et c'est lui que les clocks externes sont conçues pour corriger.
Le temps parfait n'existe pas
À 48 000 Hz, ton convertisseur prend 48 000 mesures du signal analogique chaque seconde. En théorie, ces mesures sont parfaitement équidistantes : l'intervalle entre deux échantillons consécutifs est exactement 20,83 microsecondes. Pas 20,84. Pas 20,81. Exactement 20,83 µs, à chaque fois, sans exception.
C'est la condition implicite de toute conversion fidèle. Le théorème de Nyquist-Shannon — sur lequel repose l'intégralité de l'audio numérique — suppose que cet espacement est parfaitement régulier. Si ce n'est pas le cas, la reconstruction du signal analogique lors de la lecture produit un résultat légèrement différent du signal d'origine, même si les valeurs numériques stockées, elles, sont exactes.
Ce qu'une horloge fait concrètement
L'horloge audio numérique est un oscillateur électronique qui génère des impulsions à une fréquence définie. Ces impulsions déclenchent chaque opération d'échantillonnage. C'est elle qui dit au convertisseur : "maintenant". Puis "maintenant". Puis "maintenant" encore — à 48 000 reprises par seconde.
Dans les convertisseurs d'entrée de gamme, cet oscillateur est un quartz bon marché, sensible aux variations de température et d'alimentation. Dans les convertisseurs haut de gamme, c'est un oscillateur à quartz thermostaté (TCXO ou OCXO), beaucoup plus stable. Dans les setups les plus exigeants, une clock externe prend la main et délivre une référence temporelle plus précise que ce que n'importe quel oscillateur intégré peut générer seul.
Le jitter : l'ennemi invisible
Le jitter — gigue temporelle — désigne l'écart entre le moment théorique où un échantillon devrait être pris et le moment où il l'est réelement. C'est une erreur de timing, pas d'amplitude. Le convertisseur mesure la bonne valeur, mais au mauvais moment.
Le jitter, à quel moment c'est trop ?
Le jitter se mesure en nanosecondes (ns) ou en picosecondes (ps). Un convertisseur bas de gamme peut afficher plusieurs centaines de nanosecondes de jitter. Un bon convertisseur tourne autour de 10 à 50 ns. Une clock externe de qualité descend en dessous de 100 picosecondes — soit 0,1 ns, mille fois plus précis qu'un quartz ordinaire.
Pour contextualiser : l'intervalle entre deux échantillons à 48 kHz est de 20 833 ns. Un jitter de 500 ns représente une déviation de 2,4 % de cet intervalle. Une clock externe à 50 ps représente 0,00024 % de déviation. Ce n'est pas la même chose.
Ce qu'on entend — et ce qu'on n'entend pas
Le débat sur l'audibilité du jitter est légitime. Un jitter faible sur un signal basse fréquence est pratiquement inaudible. Mais le jitter crée des artefacts spectraux sous forme de bruit de modulation — un voile diffus qui dégrade la transparence du signal, particulièrement sur les transitoires et les hautes fréquences. Ce n'est pas une "erreur" qu'on entend clairement, c'est un appauvrissement qu'on ressent à la comparaison directe.

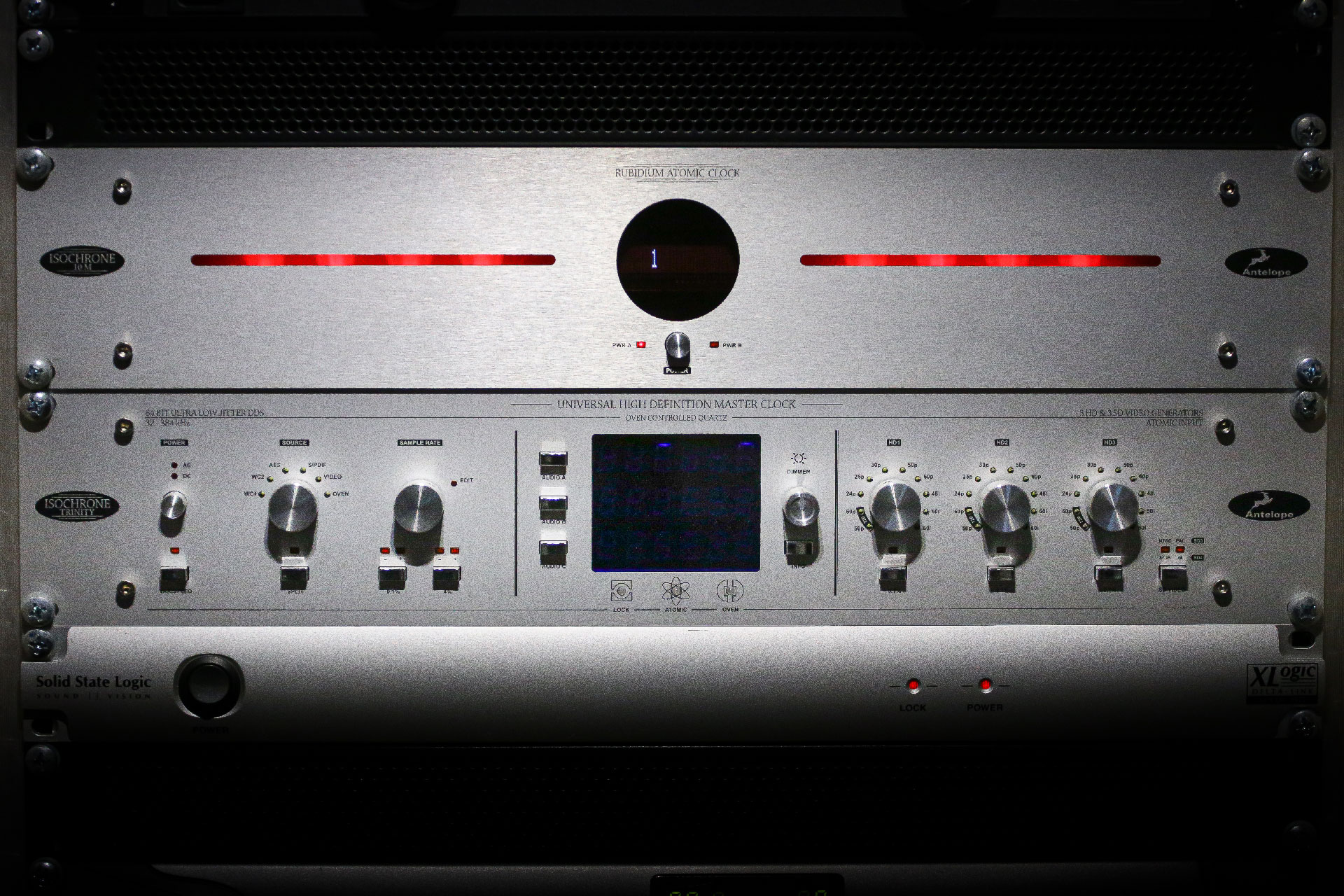

Comment fonctionne une clock externe
Le principe d'une clock externe est contre-intuitif à première vue. On ne remplace pas l'horloge interne du convertisseur — on lui fournit une référence temporelle si précise qu'il n'a d'autre choix que de s'y synchroniser.
La logique du suréchantillonnage temporel
Une clock de haute précision génère 10 millions d'impulsions par seconde (10 MHz). Pour un enregistrement à 48 kHz, le convertisseur n'a besoin que de 48 000 de ces impulsions par seconde. Le système extrait donc les 48 000 meilleures parmi les 10 millions disponibles.
Résultat : au lieu d'avoir une incertitude de placement de plusieurs centaines de nanosecondes, elle tombe en dessous de 100 picosecondes. Un gain de précision d'un facteur 1 000 à 10 000 par rapport à une clock intégrée ordinaire.
Word Clock, 10 MHz, S/PDIF : trois standards à connaître
Les clocks externes communiquent avec les convertisseurs selon trois formats principaux. Chacun répond à un usage spécifique :
- Word Clock — BNC 75 Ω Signal carré à la fréquence exacte de ta session (44,1 kHz, 48 kHz, 96 kHz…). Standard universel de synchronisation studio — la quasi-totalité des interfaces et convertisseurs professionnels disposent d'une entrée Word Clock BNC. Indispensable dès que plusieurs unités tournent ensemble sur la même session.
- 10 MHz — référence atomique Signal sinusoïdal dérivé d'un oscillateur atomique (rubidium ou caesium), précis à quelques picosecondes. Cette référence alimente une clock Word Clock professionnelle qui la convertit en signal de synchronisation ultra-stable. Standard des studios de mastering et des infrastructures de diffusion broadcast.
- S/PDIF et AES/EBU embarqués Les connexions numériques S/PDIF et AES/EBU transportent une horloge embarquée dans le flux audio. Sa qualité dépend entièrement de l'appareil émetteur — ce qui explique pourquoi un reclocker (comme le Mutec MC-3+) peut régénérer un signal AES/EBU reçu d'un appareil à clock médiocre avant de le redistribuer aux convertisseurs.
Quand investir — et quand ce n'est pas nécessaire
La règle du maillon faible s'applique ici sans exception : une clock externe ne peut améliorer que ce qui est en état d'être amélioré. Investir dans une horloge de précision sur une interface d'entrée de gamme, c'est verser de l'huile de qualité dans un moteur usé. Les trois scénarios ci-dessous couvrent 95 % des situations réelles.
La qualité des circuits analogiques et des convertisseurs intégrés est le facteur limitant. Une clock externe à 500–1 000 € sur une interface d'entrée de gamme n'apporte rien de perceptible. L'argent est mieux investi dans un meilleur préampli ou un meilleur convertisseur.
À ce niveau (Apogee, RME Fireface UFX, Lavry, Prism), les circuits sont suffisamment bons pour que la qualité de l'horloge devienne le facteur limitant. Une clock externe de qualité (Mutec MC-3+ à ≈ 800 €, Antelope 10MX à ≈ 1 500 €) peut apporter un gain mesurable en transparence et en restitution des transitoires.
Dès que tu synchronises plusieurs convertisseurs sur la même session, une clock externe unique est la seule façon d'éviter les différentiels de timing — source de clics, de distorsion et de dérive au long cours. C'est l'usage le plus objectivement justifié, quelle que soit la gamme de prix.
Quelques repères de marché
| Modèle | Type | Jitter annoncé | Usage typique |
|---|---|---|---|
| Mutec MC-3+ | Reclocker / Word Clock | < 100 ps | Studio pro, mastering |
| Antelope 10MX | Clock atomique 10 MHz | < 0,1 ps | Studio haut de gamme |
| Antelope Trinity | Clock atomique + Word Clock | < 0,05 ps | Mastering, diffusion broadcast |
| RME SteadyClock | Clock interne améliorée | ≈ 1 ns | Interface standalone sans clock externe |
Questions fréquentes sur l'horloge audio numérique
Est-ce qu'on entend vraiment la différence avec une clock externe ?
Sur un convertisseur de qualité suffisante, oui — mais rarement de façon spectaculaire. Ce qu'on perçoit, c'est principalement une amélioration de la restitution des transitoires (attaque plus nette, décroissance plus lisible) et une légère réduction du voile sur les hautes fréquences. C'est le genre de différence qui se confirme à la comparaison A/B directe, pas forcément à l'écoute seule. Sur un convertisseur bas de gamme, la différence est pratiquement inaudible.
Quelle différence entre jitter et sample rate error ?
Le jitter est une fluctuation aléatoire ou périodique du timing des échantillons : les échantillons sont là, mais pas exactement au bon moment. La sample rate error (ou drift) est une dérive systématique de la fréquence d'horloge — le convertisseur tourne à 48 003 Hz au lieu de 48 000 Hz, par exemple. Ces deux phénomènes ont des causes et des effets différents, bien que les deux dégradent la fidélité de conversion. Une clock externe corrige les deux.
Mon interface a un port Word Clock In — est-ce suffisant ?
Oui. Si ton interface dispose d'une entrée Word Clock BNC 75 Ω, tu peux y connecter directement une clock externe. Vérifie que l'interface supporte les fréquences de ta session (44,1 / 48 / 88,2 / 96 kHz) et utilise impérativement un câble BNC correctement impédancé à 75 Ω — pas un câble coaxial vidéo générique. La terminaison à 75 Ω est critique pour éviter les réflexions sur le signal d'horloge, qui réintroduiraient du jitter.
Peut-on utiliser une clock externe uniquement pour synchroniser deux interfaces ?
C'est même l'usage le plus objectivement justifié. Dès que deux convertisseurs tournent ensemble sur la même session, leurs horloges internes respectives divergent légèrement — causant drift, craquements et artefacts au fil du temps. Une clock externe qui distribue le même signal Word Clock aux deux unités résout le problème à la source, indépendamment du niveau de gamme des interfaces concernées.
La conversion numérique, maillon par maillon
Tu sais maintenant ce que fait l'horloge. L'étape d'après : ce qui se passe entre les échantillons lors de la reconstruction analogique, avec l'inter-sample peak.
